هات تپ از جمله خدماتی در خطوط لوله است که در منطقه خاورمیانه بنا به ماهیت نفت خیز آن دارای اهمیت بسیار بالایی است و همواره متقاضیانی از واحدهای نفتی و گازی یافت می شوند که به این سرویس خطوط لوله نیاز حاد و اساسی دارند. در سال های اخیر با توجه به تلاش هایی که از سوی شرکت پیشگام صنعت ابزار جهت ورود به بازار بین المللی، خصوصاً حضور فعال در بازار خاورمیانه صورت گرفته شده است، این شرکت موفق به دسترسی به بازار منطقه گردیده است. با وجود محدودیت های بین المللی موجود و نیز از آن رو که بسیاری از واحدها و مجتمع های نفتی و گازی در منطقه طرف قرارداد با شرکت های بزرگ بین المللی ارائه دهنده خدمات نفتی دارند، نفوذ در بازار منطقه کمی دشوار می نماید. اما شرکت پیشگام صنعت ابزار با توجه به تجارب درخشانی که در انجا عملیات های درون مرزی هات تپ طی بیش از ده سال داشته است توانسته است دستاوردهایی نسبی در نفوذ به بازار هات تپ منطقه داشته باشد. البته این ابتدای امر است و امید است که با بهبود شرایط بین المللی و نیز جلب اعتماد بیشتر مشتریان بالقوه در استفاده از قابلیت های منطقه، ما بتوانیم حجم بیشتری از فرایندها و خدمات پرتابل نفتی نظیر انجام عملیات های هات تپ و استاپل، ساخت اسپلیت تی و مواردی از این قبیل را به خود اختصاص دهیم.
یکی از کشورهایی که موفق به حضور در بازا آن شده ایم کشور عراق می باشد. شرکت پیشگام صنعت ابزار از حدود 6 سال پیش با اخذ قرارداد انجام عملیات های نفتی نظیر هات تپ با شرکت کار گروپ واقع در اقلیم کردستان عراق، طی این سال ها موفق شده است عملیات های انشعاب گرم متعدد و موفقیت آمیزی را در این منطقه به انجام برساند. از آن جا که کلیه فرایندهای نفتی و پالایشگاهی کردستان عراق زیر نظر شرکت کار گروپ می باشد ما عملیات های هات تپ متعدد در نقاط مختلف این اقلیم را به انجام رسانده ایم. انجام عملیات های هات تپ در خورمالا، پالایشگاه مرکزی واقع در کرگوسک، اوانا، فیشخاپو واقع در منطقه مرزی زاخو و مواردی از این قبیل مناطقی هستند که شرکت پیشگام صنعت ابزار در آن ها عملیات های هات تپ متعدد را به انجام رسانده است و تمامی آن ها زیر نظر بازرسین شرکت کارفرما با موفقیت به اتمام رسیده اند.
از جمله عملیات های هات تپ اخیر انجام شده در این مجموعه، هات تپ 24 اینچ روی خط لوله 36 اینچی صادراتی واقع در پالایشگاه مرکزی این مجتمع بزرگ صنعتی بوده است که سال پیش با موفقیت به انجام رسید. همچنین یک عملیات ساده انشعاب گرم 4 اینچ روی خط لوله 40 اینچی حاوی سیال آب نیز در سال گذشته به انجام رسید که ظرف مدت زمان کوتاه و بدون بروز ایراد به اتمام رسید. در این عملیات از اتصال سدل نیپل استفاده گردید. لازم به ذکر است هر دو عملیات مذکور روی خطوط لوله ای انجام گرفتند که در عمق زمین بودند و از این رو کار گرم هات تپ در عمض و ناحیه حفاری شده حول لوله انجام پذیرفت.
اما آخرین پروژه هات تپ واقع در کردستان عراق مربوط به عملیات انشعاب گیری گرم 24 اینچ روی خط لوله 24 اینچی مجتمع نفتی خورمالا بود که در مرداد ماه سال 1396 انجام گرفت. این عملیات روی خطوط لوله گاز با فشار بالا انجام گرفت و از آن جا که تأسیسات انتقال سیال از طریق نیروگاه تأمین می شد کار تا حد زیادی وابسته به ساپورت تأسیساتی نیروگاه مذکور بود. به این منظور برای مماعنت از بروز هر گونه خاموشی خط هماهنگی های لازم با نیروگاه مذکور صورت پذیرفت. ا آن جا که عملیات انشعاب گیری گرم فرایندی حساس و دشوار می باشد خاموشی خط حین انجام کار بسیار خطرناک است و به همین دلیل انجام هماهنگی های مذکور بسیار ضروری می نمود. تیم اجرایی هات تپ می بایست نسبت به وجود و جریان سیال درون لوله حین انجام جوشکاری اسپلیت تی روی لوله و اجرای هات تپ اطمینان می داشت و از این رو هماهنگی های ذکر شده جزئی ضروری از کار به شمار می رفت.
فرایند ساخت اسپلیت تی در این عملیات هات تپ دشواری های خاص خود را داشت چون اسپلیت تی ساخته شده در واقع ورودی دو انشعاب جدید محسوب می شد و از این رو در سر نیپل دار آن می بایست هم یک انشعاب 24 اینچ پیش بینی می شد و هم یک انشعاب 6 اینچی روی نیپل آن. در واقع عملیات هات تپ مذکور برای ایجاد دو انشعاب جدید روی خط لوله مذکور انجام می گرفت اما عملیات روی انشعاب 24 اینچی و به صورت عمودی صورت می گرفت. فرایند طراحی اسپلیت تی با توجه به ویژگی های منحصر به فرد آن ضمن انجام پیش بینی های لازم به انجام رسید. در فاز طراحی، باید در نظر گرفته می شد که پد نیپل دار اسپلیت تی می بایست از دو جانب فشار گاز را تحمل کند، یکی از سوی انشعاب 24 اینچی و دیگری از سوی انشاب 6 اینچی. انشعاب کوچک 6 اینچی در واقع ورودی یک لوله 6 اینچی محسوب می شد که می بایست به صورت موازی و در امتداد خط لوله اصلی روی اسپلیت تی نصب می شد.
پس از انجام محاسبات و اتمام فرایند طراحی، ساخت اسپلیت تی بر اساس دستورالعمل تدوین شده برای اسپلیت تی هات تپ به انجام رسید و اتصال مورد بازرسی و تست قرار گرفت که تمامی تست ها نشان از کیفیت بالا و صحت کارکرد اسپلیت تی می داد.

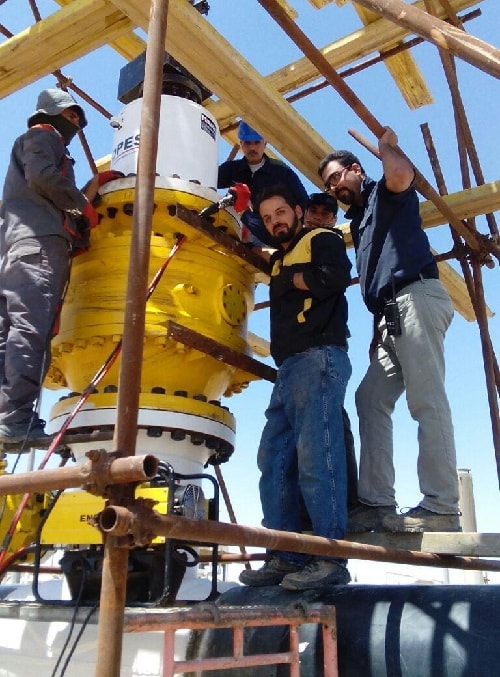

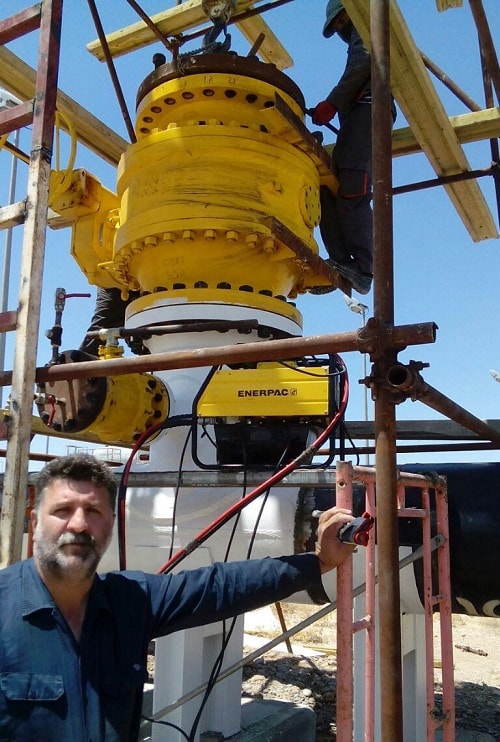

متعاقب آن و پس از نصب ولوهای تست شده روی سراهی فلنج دار اسپلیت تی عملیات انشعاب داغ توسط دستگاه هات تپ به انجام رسید. چنان که اشاره شد عملیات شامل یک انشعاب گرم 24 اینچی روی خط لوله 24 اینچی حاوی سیال گاز بود و از این رو کاتر و سایر تجهیزات مورد نیاز برای انشعاب گیری 24 اینچی روی دستگاه هات تپ نصب گردید و به محل اعزام شد. پس از نصب دستگاه هات تپ روی ولو، عملیات باردهی به دستگاه هات تپ شروع شده و پیشروی به منظور برش گرم لوله آغاز گردید. مراحل عملیات به سهولت و بدون بروز ایراد به انجام رسید و در نهایت عملیات با موفقیت کامل به اتمام رسید. این عملیات به صورت عمودی روی خطوط لوله گاز و در سطح زمین انجام می گرفت و از این رو شرایط محیطی کار تقریباً مساعد بود. اما پیچیدگی های فنی کار گرم مذکور بر میزان حساسیت آن می افزود که آن نیز با اتخاذ تدابیر مهندسی و پیش بینی هر متغیری که می توانست بر کار خلل وارد کند به انجام رسید.
